華立電表DTZ545怎么接線

華立電表DTZ545是三相四線智能電表，電表接線圖一般在電表的說明書上面就會有接線圖，這個型號的一般是要加互感器的，接下來浩寧科技小編為您詳細講解華立電表DTZ545怎么接線。

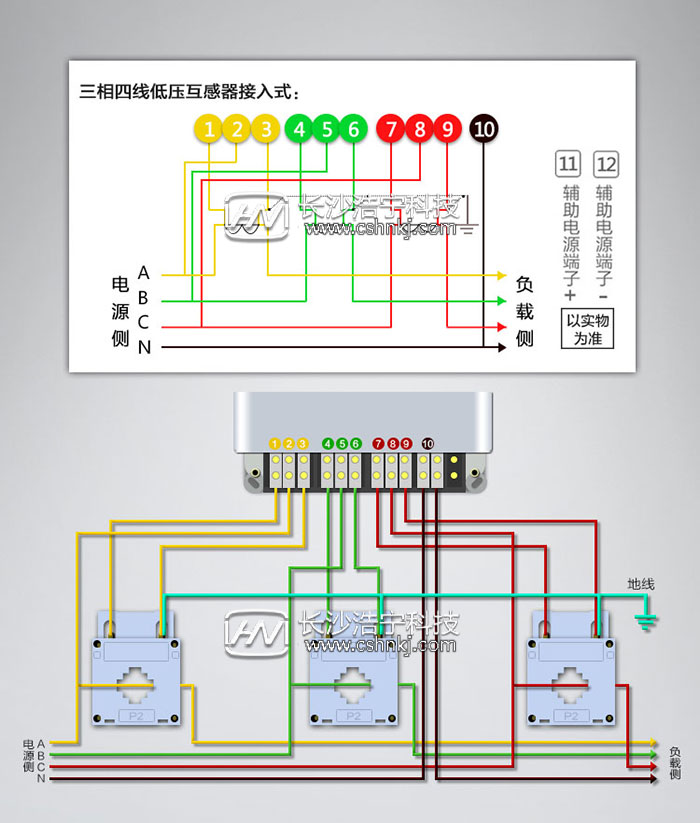

華立電表DTZ545接線圖展示

三相四線電表要連接三個互感器

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

我們在選電表的時候不僅僅要看電表的性能，還要看電表的外形尺寸更您預留的電表箱是否契合哦，下面是華立電表DTZ545安裝圖，您這邊可以參考參考哦!

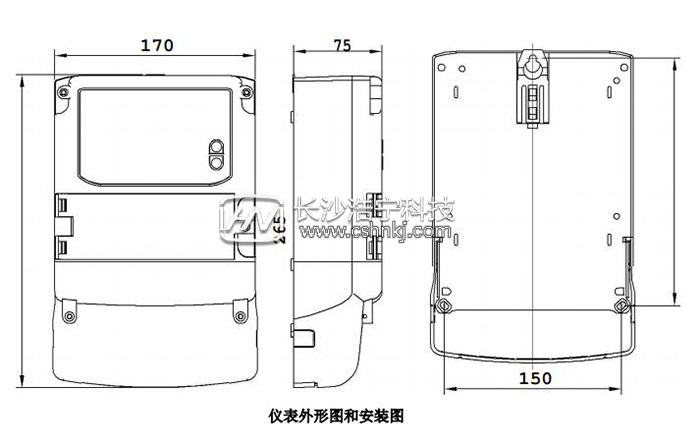

華立電表DTZ545安裝圖

華立電表DTZ545市場價格一般在800到3200之前，精度不同，價格不一樣，0.5s級的大概在800一臺，0.2s級的3200一臺，買電表找浩寧科技哦!一手貨源，我們比市場價格便宜10%左右。華立DTZ545我們能做到650一臺哦
