威勝電表DTSD341-MC3型號電表使用說明

DTSD341-MC3這個型號應該是威勝多功能三相電表，性價比比較高的一款電表了，市場價格要買到1000到1200左右，浩寧電子科技有限公司直接威勝廠里面拿貨，比市場價低20%左右，我們價格只要850到950哦!現在我們一起來看看威勝電表DTSD341-MC3型號使用說明吧。

按鍵操作說明

電表共有三個按鍵，鍵號從上至下為#1、#2、#3。#1鍵為“下移鍵”;#2鍵為“確認鍵”;#3鍵為“返回鍵”。

在循環顯示狀態下按任意鍵，打開背光;按#3鍵進入主菜單，選中菜單后，按#2鍵進入下級菜單或數據顯示窗口;進入按選后，按#3鍵，退回上級菜單或窗口。若在預定時間內無任何按鍵動作，1分鐘后背光自動熄滅，3分鐘后進入循環顯示狀態。顯示畫面的一個畫面包含一個或多個數據，查閱比較方便。自動循環顯示的畫面最多達150屏，可通過RS485口或光通信口進行設置，但設置必須在安全等級確認后才能進行。

威勝電表DTSD341-MC3表有三套顯示方法

電表一共有 3 套顯示方案：A 套為常用顯示項目方案(可以用戶自定義)，最多 60 屏， 可以循環顯示，也可以按鍵上下翻屏，還可以通過本公司配備或指定的遙控器上下翻屏或 點顯(直接輸入用戶顯示代碼)。B 套顯示方案(可以用戶自定義)最多 150 屏，可以按鍵 上下翻屏，還可以通過遙控器上下翻屏或點顯。C 套為全項目顯示方案，可以通過按鍵或 遙控器輸入威勝顯示代碼。

A 套和 B 套通過按鍵翻屏時，按 1#鍵顯示循環顯示代碼表中的下一項內容、3#鍵顯 示循環顯示代碼表中的上一項內容。

C 套只能通過按鍵或遙控器輸入顯示代碼來顯示。在 A 或 B 套顯示時，按動 2#按鈕， 電表進入 C 套顯示狀態，此時最后一行顯示“0000000”，其中代碼的第 2 位(從左到右)

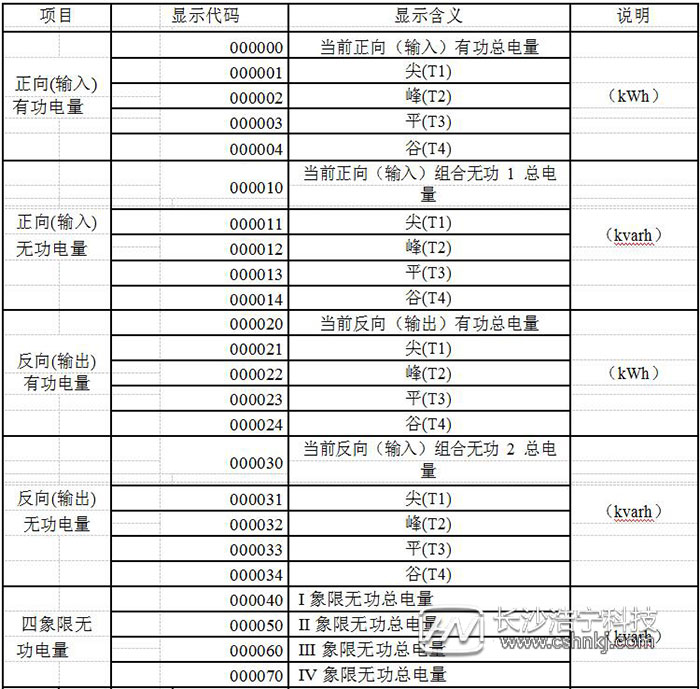

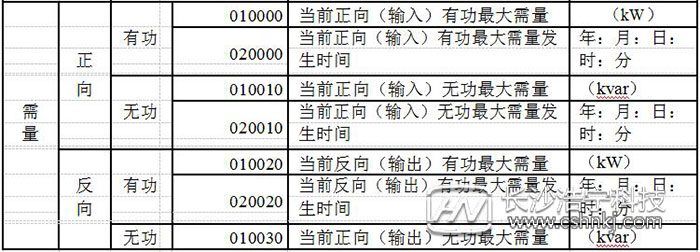

常用顯示代碼查詢表

運行、事件及功率脈沖輸出指示

面板設置有運行、事件、有功和無功脈沖輸出四個指示燈，當電表運行正常時，綠色的運行指示燈會交互閃爍，當電表檢測到電網報警事件或電表的自檢故障發生時，并且該事件或故障一直存在，則紅色事件指示燈常亮;當事件或故障消失或解除后，指示燈熄滅;有功脈沖、無功脈沖輸出指示燈在電表輸出有功、無功功率脈沖時有指示，其它時為熄滅狀態。

參數設置、電表清零、需量清零

清需量事件記錄的數據格式為：清需量時間(年月日時分)、清需量前的正向有功總最 大需量、輸入無功總最大需量、反向有功總最大需量、輸出無功總最大需量及對應的最大 需量發生時間和標識字(保留，恒為零)。

清需量有 2 鐘方法：通信清需量和手動按鍵清需量。手動按鍵清需量時，先按住 4#鍵 大于 5 秒以后。

按鍵清需量、通信清需量各記錄最近 10 次事件記錄。

權限設置采用0～3級，其中0級為*，數值越大權限越低。權限級別分為：*權限、抄表/編程、*需量清零、抄表。只有在相應的權限內才能實行相應的操作。

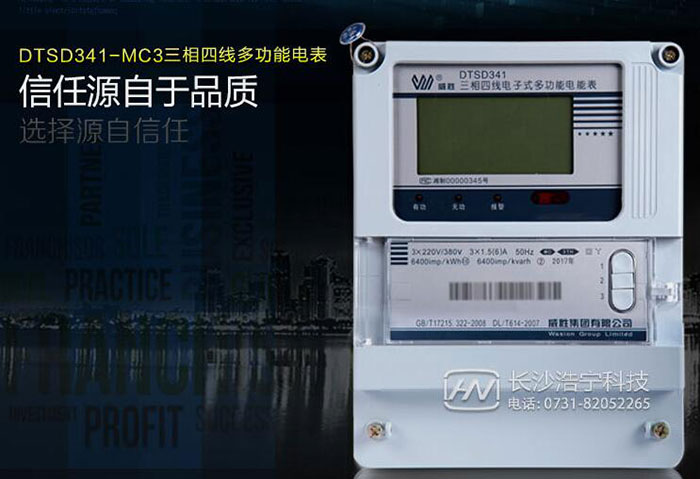

威勝DTSD341-MC3三相電子式多功能電能表是新一代智能型高科技電能計量產品，符合 GB/T17215.321-2008、GB/T17215.323-2008 和 DL/T614-2007 等電能表有關標準，采用 DL/T645-1997 通信規約。
