華立單相電表DDS28線路怎么接

單相電表接線方法分為兩種，一種是直入式的接線方法，電表有四個孔，這種是我們比較常見的，接線方法也比較簡單，還有一種是互感式的，這種比較少有6個孔，現在我們就來為大家分別演示DDS28單相電表兩種接線方法。

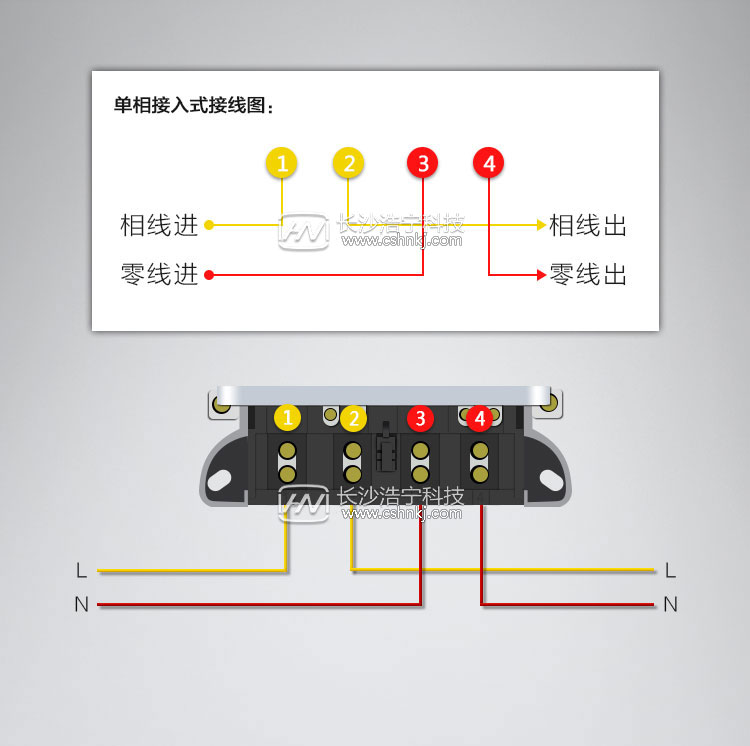

單相電表直入式接線方法——4個孔

家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出。

單相電表互感式接線方法——6個孔

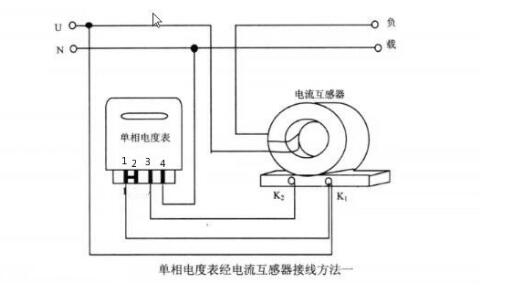

有連片的

火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

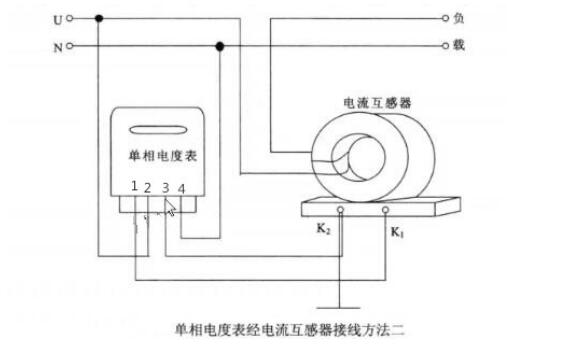

無連片的

K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。
