單相預付費智能電表原理

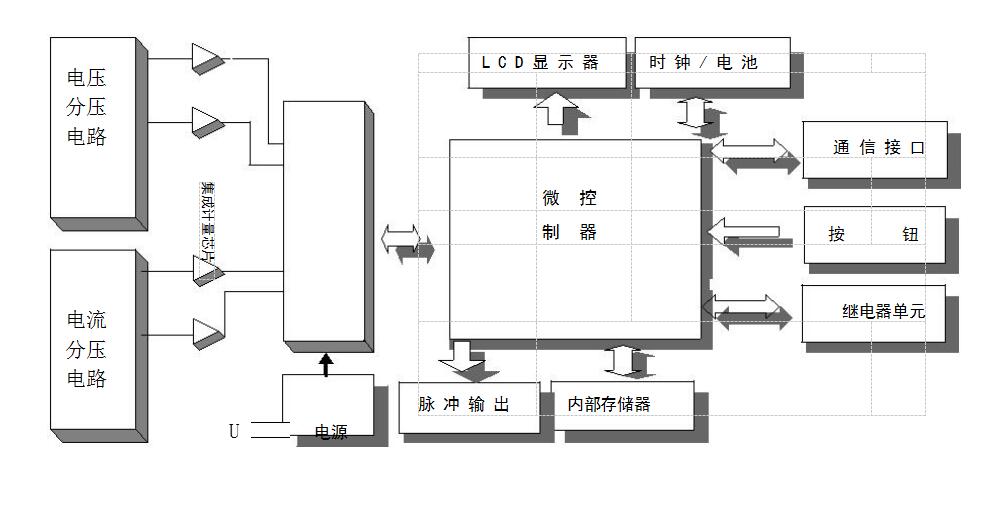

　　單相預付費智能電表工作原理如下，電流采樣網絡、電壓采樣網絡、計量集成電路組成電能計量單元;由微控制器、數據內卡、掉電檢測、日歷時鐘、繼電器單元組成數據處理單元。由電源、電池組成供電系統;由 LCD、校驗表輸出口、按鈕、輔助端子組成輸入輸出系統。其原理框圖如下圖所示：

　　單相預付費智能電表要實現智能化電網，僅僅依靠電表是不夠的，還需要智能遠程抄表系統的支持，那么智能遠程抄表系統又是怎么幫助電表實現電網智能化呢?現在我們來看看智能遠程抄表系統的工作原理吧。

　　

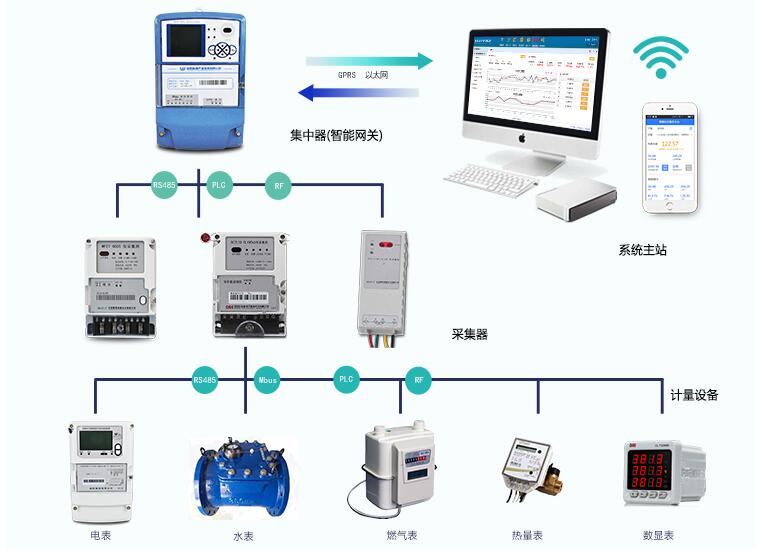

　　首先我們先來看看遠程抄表系統的系統工作圖，通過電表RS485接口將數據匯總到相對應的集中器上面，由集中器按照管理中心下發的抄表任務，抄取相對應的計量表的數據，再將這些數據通過GPRS或者是以太網傳送給數據服務器系統，這樣就可以實現遠程抄表了，我們可以在系統里面下發抄表任務，還可以查詢每個用戶的用電情況，用戶用電異?？梢砸灿芯嫣嵝?，提高用戶用電安全性。用戶也可以通過手機app或者是微信公眾號在線繳費，查詢電費等。
