民用電表接線圖解

　　民用電表從專業角度來看，一般都是用的單相電表，單相電表一般是四個接口，在接之前我們要區分火線和零線，在裝修或者修改電路的師傅會默認紅色膠皮的線是火線，藍色膠皮的線是零線，我們把四個接口排序分別為1號、2號、3號、4號，如下圖所示：

　　單相電表鏈接教程：火線插入1號口子，火線出線在二號口子，零線插入3號口子，4號口子是零線出線，相信看了上述圖基本上接線都會接了吧!

　　但是某些小白又要問了，那么什么是進線呢，其實進線就是電的來源，一般來源于小區的總配電箱或者小區里面的斷路器，電表的出線接在哪里呢?不知道大家有沒有注意到我們生活中跳閘的時候有個閥門，專業來講我們一般叫它斷路器，它可以保護我們的電路，當經過電流太大的時候，斷路器會自行拉閘，起到保護線路的作用。

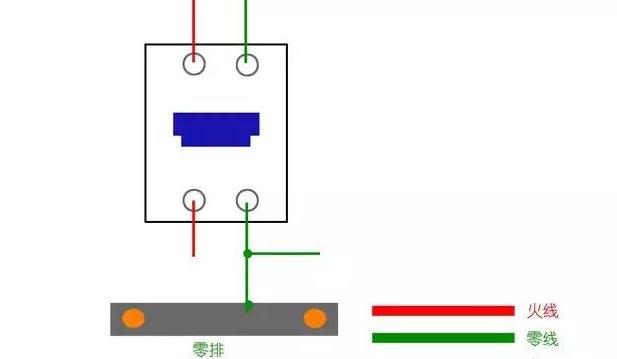

　　2號線出線應該鏈接斷路器的第一個口子，4號出線鏈接斷路器的第二個口子：如下圖所示：
