杭州海興DSZ208三相三線智能電能表如何理解RS485通信功能
2022-06-08

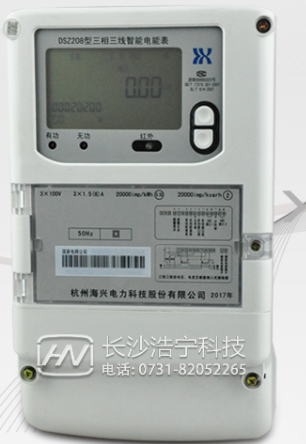

杭州海興DSZ208三相三線智能電能表，主要功能：有功,功率因素,有功功率,無功功能,視在功率,四象限無功,電壓,電流,事件報警,需量。多數小伙伴可能不了解電表上 RS485 通信功能的具體含義，下面小編來為大家簡單介紹一下。
電表具有3個獨立的物理通信口：第1路 RS485 口、第2路RS485 口、吸附式紅外與遠紅外口（硬件可選，兩者取其一，兩個紅外通信口須在電能表出廠前確定需求，出廠后不能修改）。兩個 485 口通信地址互相獨立，波特率可在1200 bps，2400bps、4800bps、9600 bps間改變，吸附式紅外波特率固定為1200bps，遠紅外口波特率固定為1200 bps，第1路RS485只支持DL/T645-1997 通信規約讀寫操作，第2路RS485口只支持Modbus-RTU通信規約讀寫操作，紅外口只支持DL/T645-1997 通信規約讀寫操作。吸附式紅外和遠紅外口通信地址與第1路RS485相同，Modbus規約通信地址和DL/T645-1997規約通信地址分開獨立。
停電后，停電抄表電池給電表供電，電表運行在睡眠狀態。電表在睡眠狀態下被喚醒后是否可進行遠紅外抄讀，受模式字控制（模具字2的b1）.
縮位抄表
在單表通信時，無論表的通信地址是什么，只要輸入12個“A”作為通信地址就行了。在多表通信時，取通信地址后3位，前面全用A替換即可。如123456789123，只要輸入AAAAAAAAA123即可。但在設置參數時最少保留3位通信地址。
廣播校時有不帶密碼的廣播校時和帶密碼的廣播校時2種方式，由模式1的B4決定。約束條件：每天只能校1次，范圍在電表時間的正負10分鐘內。
注意：打包抄表時，費率數為K，返回總及費率1到費率K的數據。
輔助電源（可選功能）供電時，電表支持RS485通信、吸附式紅外或遠紅外通信。
以上是杭州海興DSZ208三相三線智能電能表RS485通信功能介紹。
