江蘇林洋DTSD71三相四線電子式多功能電能表直通式怎么接線？

江蘇林洋DTSD71三相四線電子式多功能電能表，主要功能：有功,功率因素,有功功率,四象限無功,電壓,電流,事件報警；電流規格有：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A，三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；

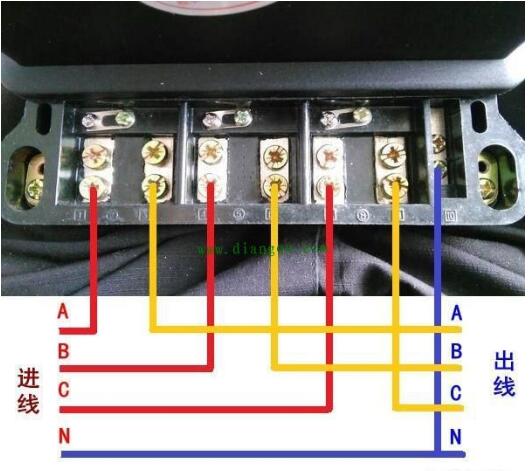

下面小編就第二種直通式如何接線來作如下詳細介紹，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：
