威勝DTSY341-MB3三相四線預付費電能表怎么接線？
2022-06-08
威勝DTSY341-MB3三相四線預付費電表主要用于工礦企業、商業用戶中需要用IC卡預付費的計量計費場所，那么這款電能表要如何接線呢，下面小編給大家簡單介紹一下威勝DTSY341-MB3三相四線預付費電表怎么接線：

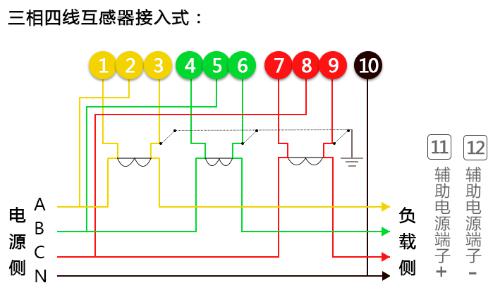

三只互感器安裝在斷路器負載側，三相火線從互感器穿過； 互感器和電度表的接線如下：
a、其中1、4、7接電流互感器二次側S1端，即電流進線端；
b、3、6、9接電流互感器二次側S2端，即電流出線端；
c、 2、5、8分別接三相電源；
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。（各電流互感器的電流測量取樣必須與其電壓取樣保持相同。即1、2、3為一組；4、5、6為一組；7、8、9為一組；）
以上是威勝DTSY341-MB3三相四線預付費電表怎么接線的知識。
