單相電能表的接線及使用方法
2022-06-10
單相電能表的接線及使用方法

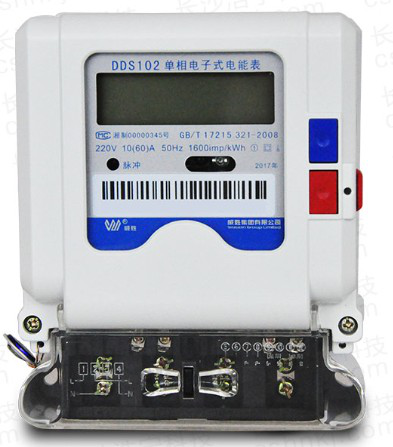

單相電能表主要適用于居民用戶，那么我們知道單相電能表該如何接線嗎？下面讓小編為大家介紹一下。

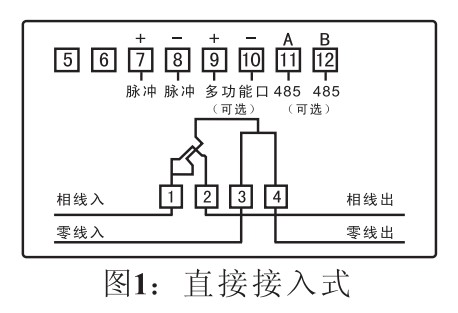

單相電度表的接線方法有兩種：
這兩種接線方法其內部原理是相同的，即電流表的電流線圈串入負載回路中，而電壓線圈與負載并聯，兩個線圈的“*”端應接電源的同一極性端。一般單相電度表有專門的接線盒，打開盒蓋看到有四個接線端鈕，實際接線采用哪種方法，要根據電度表說明書中的規定進行。

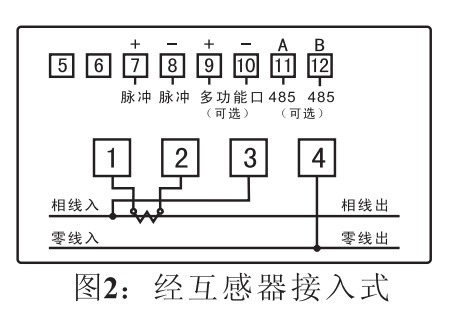

在低壓小電流的單相電路中，電度表可以直接接在線路上。若負載電流很大或電壓很高，則應通過互感器才能接入電路。此時電流互感器的一次側與負載串聯，次級與電度表的電流線圈串聯，電壓互感器的初級與負載并聯，次級與電度表的電壓線圈并聯。
單相電度表使用方法
1、合理選擇電度表：一是根據任務選擇單相或三相電度表。對于三相電度表，應根據被測線路是三相三線制還是三相四線制來選擇。二是額定電壓、電流的選擇，必須使負載電壓、電流等于或小于其額定值。
2、安裝電度表：電度表通常與配電裝置安裝在一起，而電度表應該安裝在配電裝置的下方，其中心距地面1.5~1.8米處;并列安裝多只電度表時，兩表間距不得小于200毫米;不同電價的用電線路應該分別裝表;同一電價的用電線路應該合并裝表;安裝電度表時，必須使表身與地面垂直，否則會影響其準確度。
3、正確接線：要根據說明書的要求和接線圖把進線和出線依次對號接在電度表的出線頭上;接線時注意電源的相序關系，特別是無功電度表更要注意相序;接線完畢后，要反復查對無誤后才能合閘使用。
以上是小編整理的“單相電能表的接線及使用方法”，更多電表知識請關注長沙浩寧電子科技官網！
