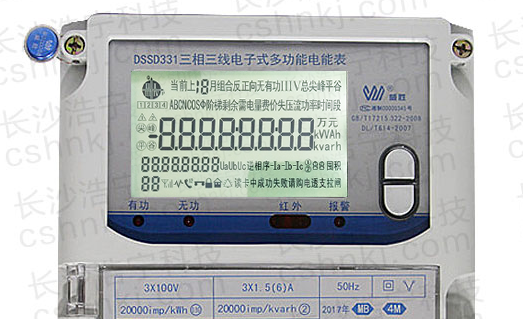

”，此為數據顯示行，顯示各種記錄數據。顯示電能數據時，若小數位數為 0，將顯 示 6 位整數、0 位小數；小數位數為 1 時，將顯示 6 位整數、1 位小數。若小數位數為 2，將顯示 6 位整數、2 位小數；小數位數為 3 時，將顯示 5 位整數、3 位小數。每屏顯示 1 個時段的電能。
”，此為象限符號提示，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為第一、第二、第三、第四象限。
”，此為查看歷史數據時顯示“上 1 ~12”月數據。
”，此為功率因數提示符，單獨顯示“Φ”時為相角提示符。
”，此為費率顯示符，總電能顯示時用“總”字提示。當前費率提示為“尖、峰、平、谷”。
”，指示當前運行第"1、2、3、4"階梯電價。
”，①②代表主、副時段或者第1、2套費率電價。
”，此為計量單位符號。有功：kWh，無功:kvarh。
”，此為通信狀態提示符，紅外通信標志，如果同時顯示"1"表示第一路 RS485 通信，顯示"2"表示第二路 RS485 通信。
”，此為逆相序提示符，當發生逆相序時閃爍顯示。
”，1時鐘代表欠壓指示；2表示停電抄表電池電壓指示。
”，正常情況下“Ua、Ub、Uc”常顯在液晶上，當某相發生失壓，“Ua、Ub、Uc” 對應相別閃爍。斷相時“Ua、Ub、Uc” 對應相別消失。電壓均低于臨界電壓時“Ua、Ub、Uc”消失。
”，Ia、Ib、Ic 分別對于 A、B、C 相電流。某相失流時，該相對應的字符閃爍；某相斷流或斷相時不顯示，當失流和斷流或斷相同時存在時，優先顯示失流狀態；掉電時 Ia、Ib、Ic 均不顯示。某相功率反向時，顯示該相對應符號前的“-”。
”，此圖出現時表示已進入編程許可狀態，超過編程有效時間以后或再按一下編程鍵，該標志會消失。
”，此為報警提示符，有事件時閃爍。
”，在液晶的左下方。上排顯示輪顯/鍵顯數據對應的數據標識，下排顯示輪顯示代碼顯/鍵顯數據在對應數據標識的組成序號，具體參見《DL/T 645-2007 多功能電能表通信協議》。 （常用顯示代碼在本站中有文章介紹）
”，此為電能的方向提示，顯示成“正向”或者“反向”。
