單相電表與三相電表工作原理有何不同 以威勝電能表為例
2022-06-10
威勝單相智能電表DDZY102與威勝三相電表DTZ341工作原理有什么不同？
威勝智能電表分為單相智能電表DDZY102和三相智能電表DTZ341，單相智能電表DDZY102也就是人們常說的二相電表，同為智能電表，二者的工作原理究竟有何不同呢？下面，小編就帶大家一起了解一下！

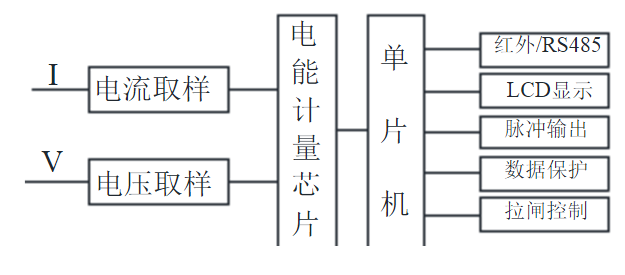

威勝單相電表DDZY102就是人們常說的二相電表，一根火線和一根零線，通常叫民用電。單相電能表工作時，電壓、電流經取樣電路分別取樣后，送入電能計量專用集成電路進行處理，并轉化為數字信號送到微處理器進行計算。圖中微處理器用于分時計費和處理各種輸入輸出數據，通過采集電能計量專用集成電路的電能脈沖，完成分時有功電能計量，根據需要顯示各項數據、通過載波、紅外或485接口進行通訊傳輸，并記錄存儲各種數據。下圖為單相電表工作原理圖：

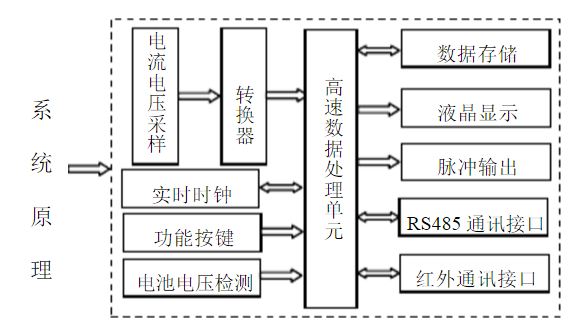

威勝三相電表DTZ341三根火線之間的電壓為380伏，多叫工業用電，一般為功率大的電器所使用。但三相電每根火線與零線的電壓為220伏。三相電表由計量芯片、高速數據處理器、實時時鐘、數據接口設備組成。在高速數據處理器的控制下，通過計量芯片獲得有功電量、無功電量、功率、電壓、電流、功率因數、電網頻率等實時測量參數，并依據相應費率和需量等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，下圖為三相電表DTZ341工作原理：
以上是小編整理的關于“威勝單相電表DDZY102與三相電表DTZ341工作原理有什么不同？”的一些內容，更多精彩請關注長沙浩寧科技網站！
