威勝DSSD332/DTSD342-1A三相多功能電表的功能特點

一、概述
　　DSSD332/DTSD342(配置號為1A)三相電子式多功能電表是一款測量電網三相電流、可通過RS485進行數據通信、采用大屏幕LCD顯示的多功能電力儀表。通信接口支持MODBUS RTU和DL/T645雙通信規約。儀表具有2路開關量輸入和2路開關量輸出可以實現本地或遠程的開關信號監測和控制輸出功能(即“遙信”和“遙控”功能)或選用4路可靈活控制的三線制變送輸出。儀表適用于各種能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。DSSD332/DTSD342(配置號為1A)三相電子式多功能電表符合以下標準： GB/T17215.321《靜止式交流有功電能表(1級和2級)》或GB/T17215.322《靜止式交流有功電能表(0.2S級和0.5S級)》、GB/T17215.323《靜止式交流無功電能表(2級和3級)》、DL/T645《多功能電能表通信規約》、Modbus-RTU規約和GB/T13850-1998變送標準。

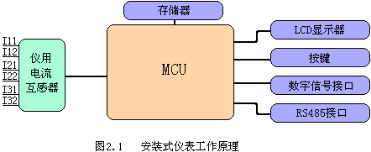

　　二、工作原理

　　三、技術指標

項目			性能參數
規格			三相三線、三相四線
測 量	額定電流		1A、1.5A、5A
	測量范圍		1(6)A、1.5(6)A、5(6)A
	功耗		<0.05VA(單路額定電流)
	精度等級		RMS精度0.2 %
	使用頻率范圍		45～65Hz
輸入輸出	選配功能 （任選一種）	開關量輸出, 輸入	2路光耦繼電器輸出;  2路光耦輸入
		三線制變送輸出	(1路~4路)4～20mA、0～20mA、0～24mA、0~5V、0~10V靈活選擇的變送信號輸出，準確度等級優于0.5級
	+12V電源輸出
通 信	接口與通信規約		RS485口: Modbus RTU規約+ DL/T645規約
	通信地址范圍		Modbus RTU:0~ 247;  DL/T645: 6字節,每位可設0~F。
	波特率		選配低速（支持600bps~9600bps）或高速（600bps~38400bps） 注：選配變送功能的只支持低速
環 境	工作溫度		-25℃~+60℃，帶變送功能的只支持-25℃~+50℃
	極限工作溫度		-35℃~+70℃，帶變送功能的只支持-35℃~+55℃
	相對濕度		≤95%（無凝露）
工作電源			交直流兩用電源(范圍：40V~420V)，功耗：≤1W，2VA
MTBF			≥6×104 h
尺寸			外形尺寸(mm)：96×96×95     開孔尺寸(mm)：92×92
重量			450g

　　四、主要功能特點
　　1.測量功能 測量三相電流和零線電流，以上數據每秒更新一次。以上數據可通過下面方式獲取上述數據：

數據獲取方式	可獲取的數據
顯示查詢	可查詢全部數據
MODBUS RTU規約	可查詢全部數據
DL/T645規約	三相電流

　　注：顯示查詢出的為一次側數據(即二次側數據乘以變比后的數值)，DL/T645和Modbus RTU協議抄讀出的均為二次側數據。
　　2.數字輸入接口 和 數字輸出接口(可選)
　　儀表配置有兩路開關量輸入接口，儀表信號輸出端提供DC12V的輔助電源，可方便支持多種信號輸入。當外部接通時，儀表通過光耦采集到相應狀態，提供顯示符指示和兩種協議下的主臺監測。開關量輸入電氣參數：導通阻抗小于500Ω，斷開阻抗大于100KΩ。
