快速學會單相電能表的接線方式（內(nèi)含接線圖）

        單相電表的接線方式不像三相電表那么復雜，三相電表其接口就要比單相電表的多，單相電表只有一根火線和一根零線，所以相對而言，其接線也要簡單的多，今天小編就教你如何快速學會單相電表的接線方式。

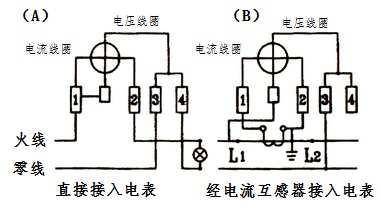

        上圖是一張單相電表的接線圖，在低電壓小電流線路中，電表可直接接在線路上，如圖（A）所示。電表端蓋（即圖中標有1、2、3、4的那一排方框）都畫有接線圖，對于低電壓大電流中的線路中，電表電流線圈經(jīng)電流互感器與負載相連，如圖（B）所示。國產(chǎn)DD862系列單相電表。

上圖為小編實際操作所拍攝的實際接線圖，單相電表的接線方式是不是很簡單，只是不要搞錯了火線和零線就好了哦!
